توضیحات
با اطمینان قدم بردارید و به مسیر خود ادامه دهید.

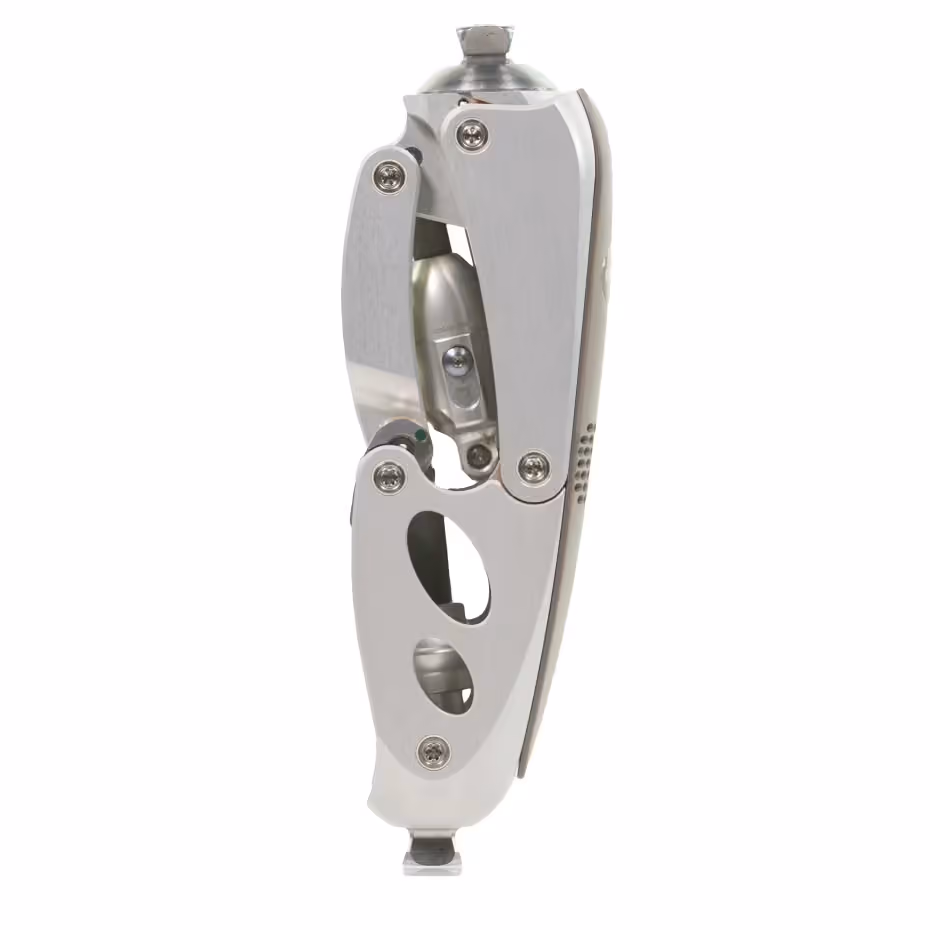

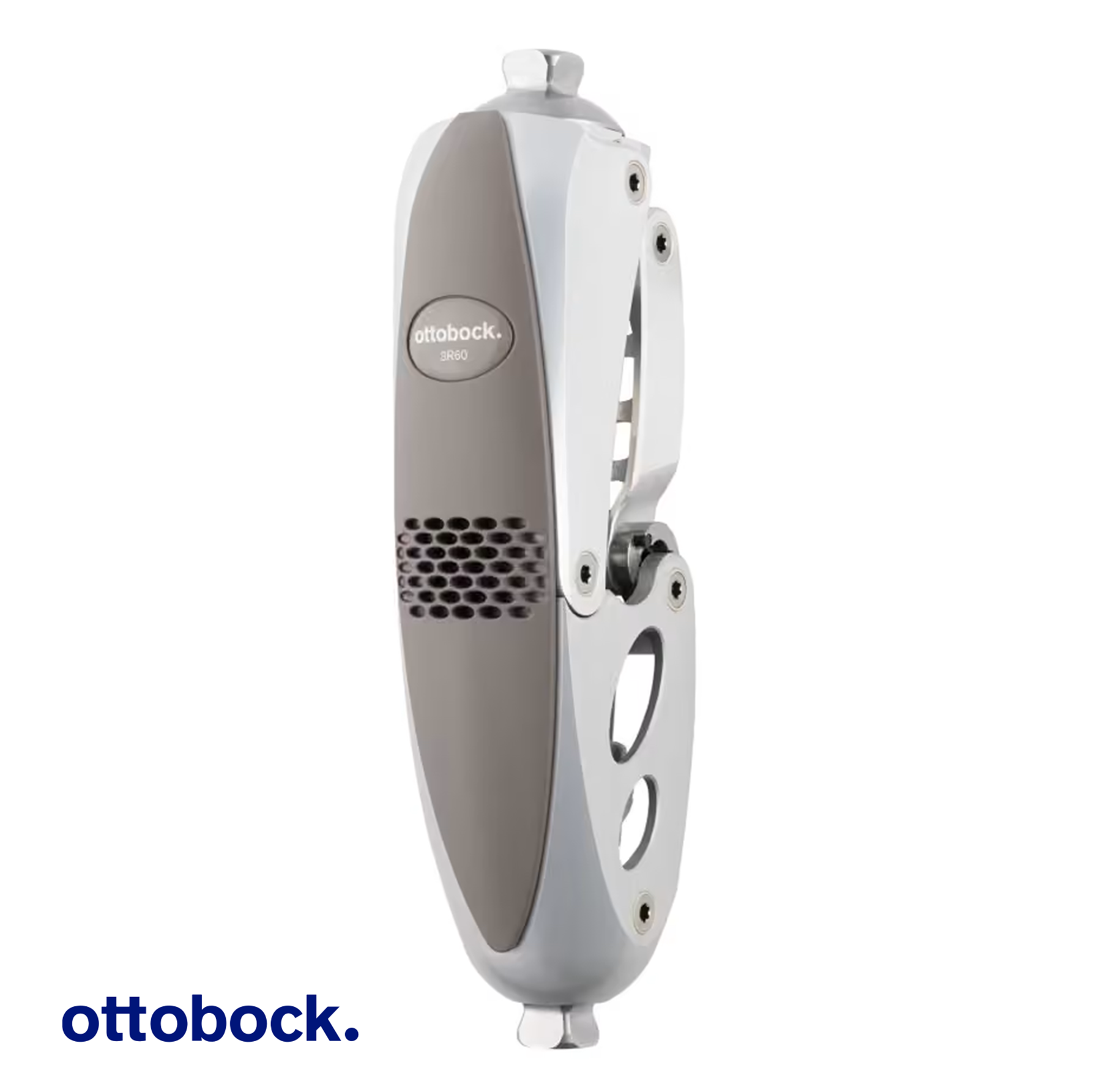

مفصل زانوی پروتزی 3R60 به لطف شروع آسان و روان فاز Swing پا، امکان راه رفتن با سرعت‌های مختلف را برای شما فراهم می‌کند؛ چه هنگام پیاده‌روی در طبیعت و مسیرهای کوهستانی باشید و چه هنگام قدم زدن در بازار و محیط‌های شهری.
با استفاده از این مفصل، در مرحله Swing پا، فاصله پنجه پا از زمین بیشتر می‌شود و در نتیجه، احتمال گیر کردن پا به زمین و زمین خوردن کاهش می‌یابد.
طراحی ویژه این مفصل همچنین پایداری بیشتری را در فاز Stance پا فراهم می‌کند و از خم‌شدن ناخواسته زانو جلوگیری می‌کند.
علاوه بر این، مفصل 3R60 امکان پایین آمدن از شیب‌های ملایم را نیز برای کاربر فراهم می‌سازد.
مشخصات فنی محصول
|
ویژگی |
مشخصات |
|---|---|
| نوع محصول |
مفصل زانوی هیدرولیک چندمحوره (پلی‌سنتریک) |
| سطح فعالیت (Mobility Grade) |
۲ و ۳ |
| حداکثر وزن قابل تحمل کاربر |
۱۲۵ کیلوگرم |
| مدل |
3R60 |
توضیحات اصطلاحات تخصصی:
-
پلی‌سنتریک (Polycentric): مفصل چندمحوره که حرکت زانو را با استفاده از چند محور چرخش کنترل می‌کند.
-
فاز تاب‌خوردن (Swing Phase): مرحله‌ای از راه رفتن که پا از زمین جدا شده و برای برداشتن قدم بعدی به جلو حرکت می‌کند.
-
فاز اتکا (Stance Phase): مرحله‌ای که پا روی زمین قرار دارد و وزن بدن را تحمل می‌کند.
-
سطح فعالیت ۲ و ۳: مناسب کاربران دارای توانایی حرکتی متوسط تا نسبتاً بالا، مطابق با ارزیابی تخصصی پروتزیست.
مشخصات فنی مفصل زانوی پروتزی 3R60
اطلاعات محصول (Product Information)
| مشخصات | توضیحات |
|---|---|
| نوع محصول | مفصل زانوی چندمحوره (پلی‌سنتریک) |
| درجه تحرک کاربر (Mobility Grade) | ۲ و ۳ |
| حداکثر وزن مجاز کاربر | ۱۲۵ کیلوگرم |
| سطح قطع عضو | قطع عضو از ناحیه بالای زانو (ترانس‌فمورال) |
| جنس بدنه | آلومینیوم |
مشخصات فنی مدل‌ها (Product Data)

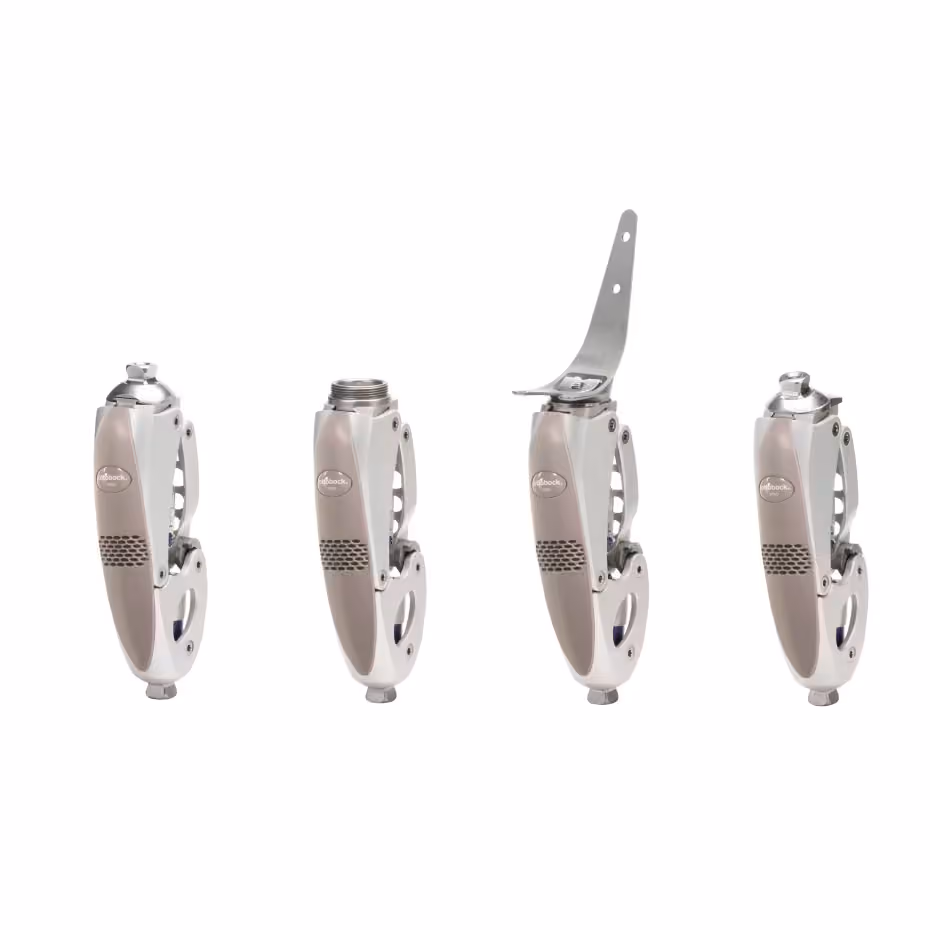

| مشخصه فنی | 3R60 | 3R60=HD | 3R60=KD | 3R60=ST |
|---|---|---|---|---|
| حداکثر وزن مجاز کاربر | ۱۲۵ کیلوگرم | ۱۲۵ کیلوگرم | ۱۲۵ کیلوگرم | ۱۲۵ کیلوگرم |
| درجه تحرک کاربر | ۲ و ۳ | ۲ و ۳ | ۲ و ۳ | ۲ و ۳ |
| وزن مفصل | ۸۴۵ گرم | ۸۸۰ گرم | ۹۴۰ گرم | ۸۴۵ گرم |
| نوع اتصال پروگزیمال (بالایی) | اتصال هرمی | اتصال هرمی با زاویه ۱۰ درجه | لنگر لمینیشن | رابط رزوه‌دار |
| نوع اتصال دیستال (پایینی) | اتصال هرمی | اتصال هرمی | اتصال هرمی | اتصال هرمی |
| حداکثر زاویه فلکشن زانو | ۱۵۰ درجه | ۱۵۰ درجه | ۱۵۰ درجه | ۱۵۰ درجه |
| ارتفاع سیستم (System Height) | ۱۷۱ میلیمتر | ۱۷۴ میلیمتر | ۱۹۳ میلیمتر | ۱۸۹ میلیمتر |
| ارتفاع پروگزیمال سیستم تا نقطه مرجع هم‌راستاسازی | ۲- میلیمتر | ۱ میلیمتر | ۲۰ میلیمتر | ۱۶ میلیمتر |
| ارتفاع دیستال سیستم تا نقطه مرجع هم‌راستاسازی | ۱۷۳ میلیمتر | ۱۷۳ میلیمتر | ۱۷۳ میلیمتر | ۱۷۳ میلیمتر |
| ارتفاع ساخت (Build Height) | ۲۰۷ میلیمتر | ۲۱۰ میلیمتر | ۲۱۱ میلیمتر | ۲۰۷ میلیمتر |
| ارتفاع پروگزیمال ساخت تا نقطه مرجع هم‌راستاسازی | ۱۶ میلیمتر | ۱۹ میلیمتر | ۲۰ میلیمتر | ۱۶ میلیمتر |
| ارتفاع دیستال ساخت تا نقطه مرجع هم‌راستاسازی | ۱۹۱ میلیمتر | ۱۹۱ میلیمتر | ۱۹۱ میلیمتر | ۱۹۱ میلیمتر |
توضیحات تخصصی اصطلاحات
- اتصال پروگزیمال (Proximal Connection): نوع رابط اتصال بخش بالایی مفصل زانو به سوکت پروتز یا اجزای بالاتر مجموعه پروتزی.
- اتصال دیستال (Distal Connection): نوع رابط اتصال بخش پایینی مفصل زانو به اجزای پایین‌دست پروتز، مانند لوله یا آداپتور پایینی.
- اتصال هرمی (Pyramid): رابط استاندارد پروتزی برای اتصال و تنظیم هم‌راستایی اجزای پروتز.
- اتصال هرمی با زاویه ۱۰ درجه: رابط هرمی با انحراف زاویه‌ای ۱۰ درجه برای تنظیم موقعیت و هم‌راستایی اجزای پروتز.
- لنگر لمینیشن (Lamination Anchor): قطعه اتصال تعبیه‌شونده در ساختار لمینیتی سوکت پروتز.
- رابط رزوه‌دار (Threaded Connector): اتصال دارای رزوه برای اتصال مکانیکی اجزای پروتز.
- ارتفاع سیستم (System Height): ارتفاع اختصاص‌یافته به خود قطعه یا مجموعه مکانیکی، مطابق با نقاط مرجع تعریف‌شده توسط سازنده.
- ارتفاع ساخت (Build Height): ارتفاع موردنیاز برای جای‌گذاری قطعه در مجموعه پروتز، بر اساس نقاط مرجع هم‌راستاسازی سازنده.
- نقطه مرجع هم‌راستاسازی (Alignment Reference Point): نقطه مبنای مورد استفاده برای تعیین موقعیت و تنظیم هم‌راستایی اجزای پروتز هنگام مونتاژ.
نکته تخصصی: مقادیر ارتفاع پروگزیمال و دیستال نسبت به نقطه مرجع هم‌راستاسازی، مقادیر هندسی تعریف‌شده توسط سازنده هستند و نباید بدون بررسی نقشه فنی اصلی، به‌عنوان ارتفاع مستقل قطعات تفسیر شوند.
